Capacité: 0,3 - 3 mm épaisseur / 2550-4200mm longueur

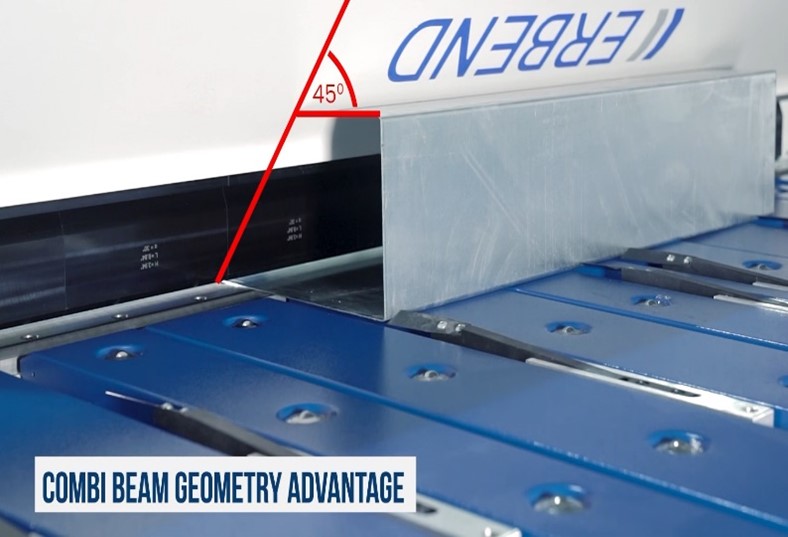

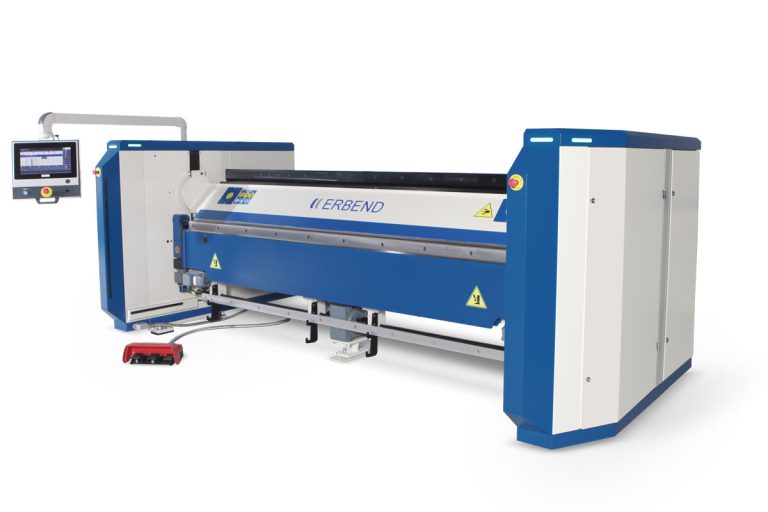

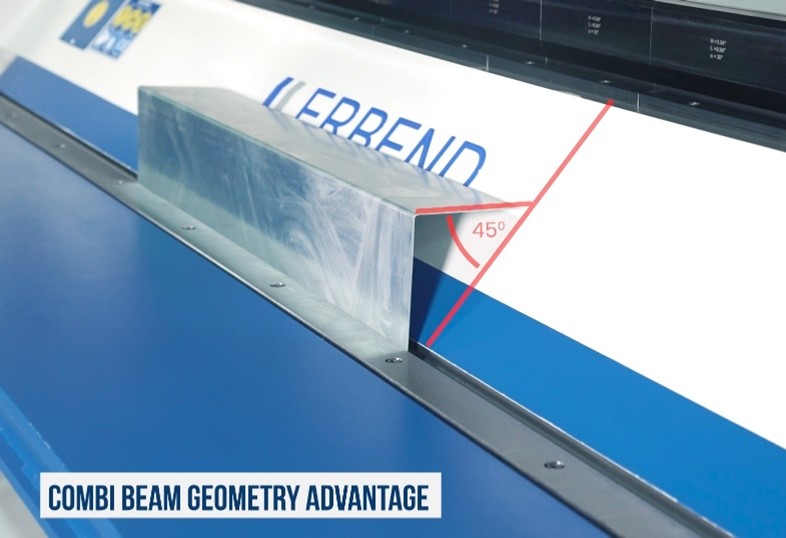

La plieuse à tablier CNC Erbend MFD est équipée d’une poutre combinée permettant d’utiliser deux outils différents sur la même machine, accessibles par une rotation de 180°.
L’opérateur peut ainsi passer instantanément d’un outil Sharp Nose pour les pliages standards à un outil box/pan (goat foot) pour les caissons ou profils profonds, sans démontage ni réglage supplémentaire.
La plieuse à tablier combinée Erbend MFD est équipée en standard d’une butée arrière servo motorisée de 1000 mm, avec doigts “feather” pour manipuler les tôles minces sans les marquer.
Elle offre une précision de positionnement ±0,1 mm et une table rectangulaire en acier peint avec billes, assurant un déplacement fluide des pièces et une grande fiabilité dans la production quotidienne.
Table et butée 1500, 2500, 3000 ou 4000 mm – Idéales pour les grandes pièces et le travail depuis l’avant.
Version tout inox – Parfaite pour environnements exigeants et tôles sensibles.
Configuration en U ou en L – Pour un positionnement optimal sur grandes longueurs ou pièces complexes.
Doigt de butée conique mécanique – Ajustable, permet un angle conique jusqu’à 3°.
Butée arrière conique motorisée (axes X1/X2) – Réglage CNC avec angle conique jusqu’à 5°, équipée d’un indicateur laser de référence.
Chaque plieuse à tablier CNC Erbend MFD est livrée avec deux outils installés en permanence sur sa poutre Combi rotative à 180° :
Un outil Sharp Nose 20° pour les pliages standards et précis.
Un outil Box/Pan (goat foot) permettant le pliage de caissons et de profils profonds jusqu’à 100 mm.
Polyvalence immédiate : deux outillages prêts à l’emploi, sans changement manuel.
Précision constante : géométrie optimisée pour limiter le retour élastique.
Gain de temps : pas de démontage, basculement instantané entre les outils.
Durabilité : outils conçus pour une longue durée de vie.
Avec ces deux outils standards, la MFD couvre un large éventail de besoins en pliage, de la pièce simple au caisson complexe.
La plieuse à tablier CNC Erbend MFD est dotée d’un écran tactile industriel de 15,6 pouces, conçu pour simplifier l’utilisation au quotidien.
Depuis cette interface moderne, l’opérateur peut gérer l’ensemble des réglages d’axes, programmer les séquences de pliage et accéder rapidement aux bibliothèques d’outils et de matériaux.
En standard, la MFD intègre le logiciel CNC ErFold Basic, conçu pour simplifier la programmation des opérations de pliage tout en offrant une grande flexibilité.
Programmation ligne par ligne avec mémorisation illimitée des programmes.
Gestion de l’angle de pliage et des positions d’axes avec précision.
Bibliothèque d’outils et de matériaux pour un paramétrage rapide.
Prise en charge du pliage multi-rayons et du pli écrasé (hemming).
Interface claire et facile à apprendre, idéale pour réduire les temps de formation.
Pour les besoins avancés, le logiciel peut être mis à niveau vers ErFold Advanced avec programmation 2D/3D et simulation de pliage.
Le logiciel ErFold Advanced 2D transforme la programmation sur la plieuse à tablier CNC Erbend MFD en un processus rapide, visuel et précis.
Grâce à son interface graphique, il permet de créer, modifier et optimiser les séquences de pliage directement sur l’écran tactile, tout en réduisant les erreurs et les temps de réglage.
Programmation graphique 2D avec visualisation en temps réel des étapes de pliage.
Bibliothèque d’outils et de matériaux enrichie pour un paramétrage rapide.
Détection de collisions et optimisation automatique des séquences.
Gestion avancée des fonctions spéciales : pliage multi-rayons, pli écrasé (hemming), retours élastiques.
Historique et mémorisation des programmes pour une productivité accrue.
Pour les ateliers ayant besoin d’encore plus de simulation et de visualisation, la version ErFold Advanced 3D est également disponible en option.
Le système de bombage manuel Erbend assure des pliages droits et précis, même sur de longues tôles minces.
En ajustant simplement la poutre de pliage entre 25 % et 100 % de compensation, l’opérateur élimine l’effet « banane » et garantit une qualité constante sur toute la longueur.
Un mécanisme simple, robuste et sans entretien qui maximise la précision de la plieuse à tablier CNC Erbend MFD.
